手动排泥阀
    PNF盖阀排泥阀
    PNF盖阀排泥阀   产品名称: PNF盖阀排泥阀
    型号:PNF
    口径:DN150-500
    压力:0.6-1.6MPa
    材质:铸铁,铸钢,不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【PNF盖阀排泥阀

       PNF盖阀排泥阀详细介绍


    PNF盖阀排泥阀产品用途:

    PNF排泥阀又名盖阀,其阀盖自带螺杆,水深、潜时可直接手柄操作。该阀阀板成锥形,自带导向,开启操作压力小,螺杆及密封面采用锡青铜,耐腐、耐磨。本产品广泛应用于给水、排水、污水处理工程的各类沉淀池,用于排放池底的沉淀物,一般与启闭件配套用,也可与气动、液动、电动配套使用,以实现远距离控制。

    PNF盖阀排泥阀作用原理:
    PNF手动排泥阀又名排泥盖阀,用于工程沉淀池的池内排泥,安装于形成锥底面(以便使池中底泥完全排除)池底,一般与启闭机配套使用。启闭力小的可直接配套加长手轮使用,使用形式有一台或多台排列,主体材料一般为铸铁。TF型套筒阀又称提拔阀,一般用于沉淀池排泥进中进行池外排泥,由于其结构为内外伸缩套筒,故亦可用于配水井或出水进中调节水位,例如:单管吸泥机出泥,气浮出水等,一般由碳钢或不锈钢制成。

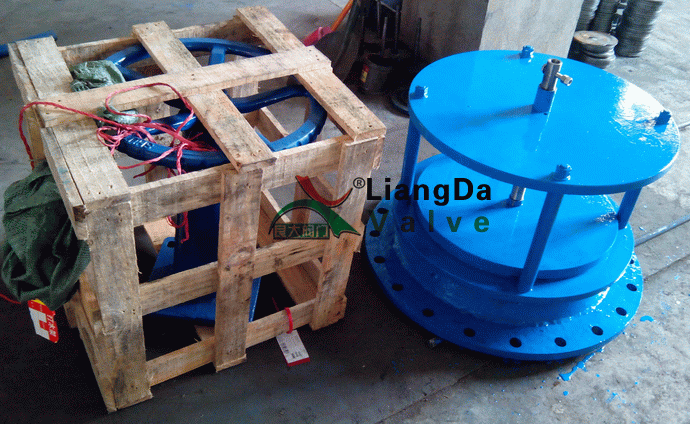

    PNF盖阀排泥阀产品实物图:


    PNF盖阀排泥阀产品特点:
    1、阀盖自带螺杆,水深、浅时可直接用于手柄操作;
    2、阀板成锥形,自带导向,开启操作力小;
    3、螺杆及密封面采用锡青铜,耐腐、耐磨;

    PNF盖阀排泥阀订货说明:
    1、高度由用户自定,订货时应注明,不注明按2m供货;
    2、本公司排泥阀均配手轮启闭机,如需配电动、气动、液动启闭机应时注明;
    3、图中及法兰部位尺寸可根据用户需要供货;(如没有注明按GB/T17241.6-98)
    4、提拔阀:订货时请注明

    PNF盖阀排泥阀外形结构图:


    PNF盖阀排泥阀连接尺寸:
    通径DN(mm)    D   D1  a*a h   L1    Z    d
      150   285   240   22   200   45    8   23
      200   340   295   22   300   45    8   23
      300   445   400   25   300   45   12   23
      400   565   515   25   450   60   16   25
      500   670   620   28   450   60   20   25

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【PNF盖阀排泥阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
