隔膜式排泥阀
    电磁液(气)动隔膜排泥阀
    电磁液(气)动隔膜排泥阀   产品名称: 电磁液(气)动隔膜排泥阀
    型号:J841X
    口径:DN50-400
    压力:0.6-1.6MPa
    材质:铸铁,铸钢,不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【电磁液(气)动隔膜排泥阀

       电磁液(气)动隔膜排泥阀详细介绍


    电磁液(气)动隔膜排泥阀产品用途:

    电磁液(气)动隔膜排泥阀,供介质为液、气的管路上,作截流设备,特别是启动频繁之处。供各种净化设备及池子作为排污、排泥用。

    电磁液(气)动隔膜排泥阀工作原理:
    电磁液(气)动隔膜排泥阀是由液压缸组件和直式截止阀组件,这两大组件组成,其中又分为气缸,膜片(活塞)、阀杆、阀瓣、上下支承座组成。当动力(液体)由膜片(活寒)上部进入气动缸迫使活塞、膜片上行由阀杆带动阀瓣上行打开阀瓣排出污物和泥沙,完成此动作后再将动力转由活塞、膜片上部进入气缸迫使活塞、膜片下行来关闭阀瓣,用这强制关闭的阀瓣绝对不会产生漏水现象。
    1、全开状态:当介质流入阀体内,液体从A进入,此时阀门上的1和4为打开状态,2和3为关闭状态,此时阀门为开启状态。
    2、全闭状态:当介质流入阀体内,液体从B进入,此时阀门上的2和3为打开状态,1和4为关闭状态,时阀门为关闭状态。

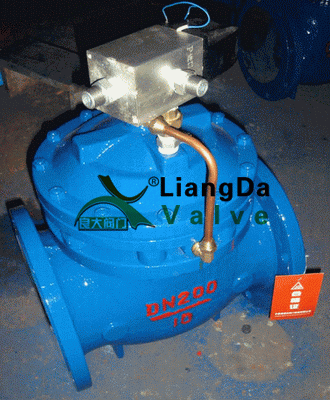

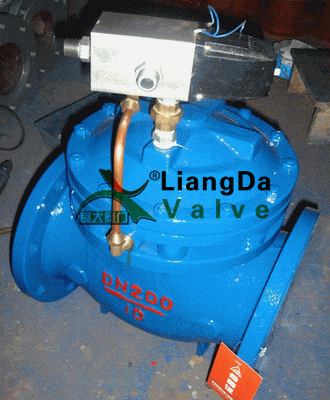

    电磁液(气)动隔膜排泥阀产品实物图:


    电磁液(气)动隔膜排泥阀技术参数:

    公称压力

    1.0MPa

    使用温度

    常温

    驱动介质

    清水、气、油(订货时注明)

    驱动压力

    管道实际压力+0.2MPa

    电磁阀线圈电压

    DC24    AC220(订货时注明)

    阀体、阀盖、压力室、阀板材料

    HT200QT400-15

    法兰连接标准

    GB/T 17241.6-98

    试压标准

    GB/T 13927-92


    电磁液(气)动隔膜排泥阀外形结构图:


    电磁液(气)动隔膜排泥阀连接尺寸:

    公称通径DN

    L

    H

    D

    D1

    ZФa

    50

    230

    225

    165

    125

    4-18

    80

    285

    270

    200

    160

    4-18

    100

    360

    375

    220

    180

    8-18

    150

    455

    450

    285

    240

    8-23

    200

    585

    645

    340

    295

    8-23

    250

    720

    770

    395

    350

    12-23

    300

    800

    900

    445

    400

    12-23

    400

    960

    1030

    565

    515

    16-25


    电磁液(气)动隔膜排泥阀安装与维护:

    1、各种液动、气动直式、角式快开排泥阀出厂前每台均按照GB/T13927-92的标准试压,并持续2分钟无渗漏方为合格品,使用时只需将外表及孔腔清洗干净,不必将阀门拆开和调整变动,就可直接安装使用。
    2、有各种规格的密封圈和O型圈同售,便于客户在维修阀门时更换。
    3、连接管路时,注意止泄带缠绕不可超过牙端面,并注意清除客管路接头内的粉尘脏物。
    4、液动、气动直式、角式排泥阀,产品按性能规范,使用保证期限为18个月。

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【电磁液(气)动隔膜排泥阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
