当前位置:首页 >> 排泥阀 >> 手动排泥阀 >> 手动快开排泥阀
更新时间 2023-1-10 23:34:56


手动排泥阀
    手动快开排泥阀
    手动快开排泥阀   产品名称: 手动快开排泥阀
    型号:SD44X
    口径:DN50-400
    压力:0.6-1.6MPa
    材质:铸铁,铸钢,不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【手动快开排泥阀

       手动快开排泥阀详细介绍


    手动快开排泥阀工作原理:

    手动快开排泥阀主要由主阀、齿轮箱、具轮手柄、档位等组成,工作时只要把手柄往下按定位就可以开启,相反就快速关闭。手动快开排泥阀其寿命达五年以上,开启速度快,一般在5秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无渗漏,以便维修更换,如配以电磁换向阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装,同时起动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源 。

    手动快开排泥阀产品用途:

    手动快开排泥阀主要用于自来水公司污水处理厂等各类水池外,用以排除池底泥沙或污物。也可安装在工作介质为水、气、油等工业管道中作截流用。

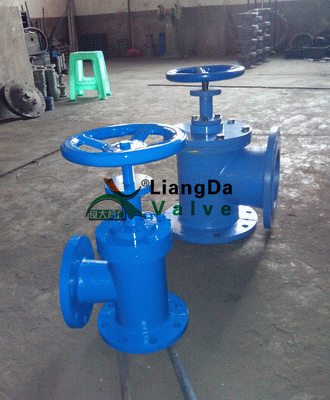

    手动快开排泥阀产品实物图1:


    手动快开排泥阀零件材料:

    零件名称

    阀体、齿轮

    压板、阀盘

    阀杆

    阀瓣

    材料

    灰铸铁HT200

    球墨铸铁

    不锈钢2CR13

    衬胶板NBR










    手动快开排泥阀技术参数:

    公称压力(MPa)

    试验压力(MPa)

    液压缸

    工作介质

    适用温度

    适用介质

    壳体

    密封

    1.0

    1.5

    1.1

    清水、气

    ≤80

    水、污水

    1.6

    2.4

    1.76


    手动快开排泥阀外形结构图:


    手动快开排泥阀连接尺寸:

    公称通径

    (mm)

     (mm)

    接管螺纹G

    H

    L1

    L2

    80

    480

    135

    125

    1/2

    100

    500

    145

    125

    1/2

    150

    620

    175

    145

    1/2

    200

    735

    225

    185

    1/2

    250

    805

    260

    205

    1/2

    300

    940

    280

    245

    3/4

    350

    1100

    305

    270

    3/4

    400

    1200

    340

    310

    1


    手动快开排泥阀安装示意图:

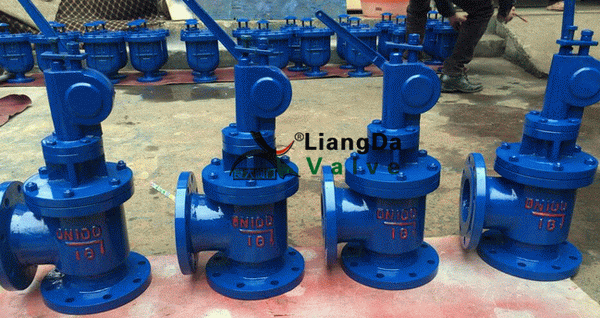

    手动快开排泥阀产品实物图2:


    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【手动快开排泥阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
