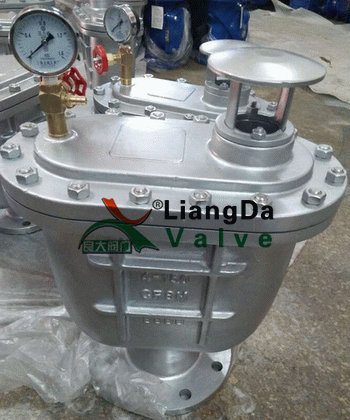

不锈钢复合式排气阀实拍图与连接尺寸
发布时间：2016-12-14 来源地：http://www.shldfm.com
不锈钢复合式排气阀用于管路上的最高点有闭气的地方，排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排（吸）气阀就迅速反空气吸入客内，防止管道振动或破裂。
不锈钢复合式排气阀外形结构图：
不锈钢复合式排气阀零件材料：
不锈钢复合式排气阀连接尺寸：
不锈钢复合式排气阀外形结构图：
| 序 号 | 名 称 | 材 质 |
| 1 | 阀 体 | HT200 |
| 2 | 阀 盖 | HT200 |
| 3 | 浮 球 | SUS 304 |
| 4 | 杠杆架 | 铸铜ZH59 |
| 5 | 杆 | 铸铜ZH59 |
| 6 | 塞 头 | 丁睛橡胶NBR |
| 型 号 | 公称通径 DN(mm) | 尺 寸(mm) | ||||||
| H | L | L1 | D | D1 | D2 | z-φd | ||
| CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
| 25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
| 50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
| 80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
| 100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 |
|
