    管材管径(Dn、De、D、d、Φ )的含义及详细介绍

    发布时间:2022/8/31   来源地:http://www.shldfm.com

    一般来说,管子的直径可以分为外径(De),内径(D),公称直径(DN)。下面来给大伙区分一下这些"De、D、DN"的区别。

    DN是指管道的公称直径

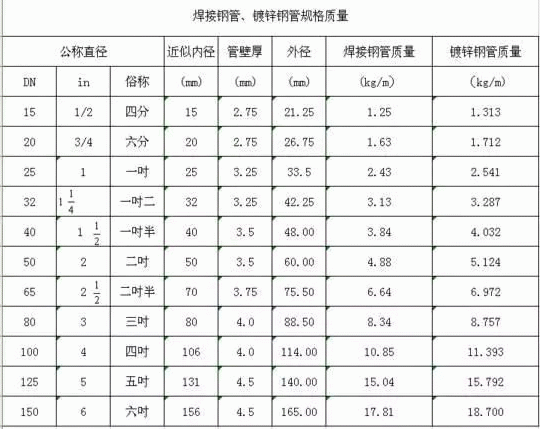

    注意:这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下:

    4分管:4/8英寸:DN15;

    6分管:6/8英寸:DN20;

    1寸管:1英寸:DN25;

    寸二管:1又1/4英寸:DN32;

    寸半管:1又1/2英寸:DN40;

    两寸管:2英寸:DN50;

    三寸管:3英寸:DN80(很多地方也标为DN75);

    四寸管:4英寸:DN100;

    当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。


    一、De、DN、D、d、Φ 的含义:
    1、DN是指管道的公称直径,是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。注意:这既不是外径也不是内径。水、煤气输送钢管(镀锌钢管或非镀锌钢管)、铸铁管、钢塑复合管和聚氯乙烯(PVC)管等管材,应标注公称直径“DN”(如DN15、DN50);
    2、De主要是指管道外径,PPR、PE管、聚丙烯管外径,一般采用De标注的,均需要标注成外径 x 壁厚的形式,例De25 x 3;
    3、D一般指管道内径;
    4、d混凝土管内直径。钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);
    5、φ表示普通圆的直径;也可表示管材的外径,但此时应在其后乘以壁厚。如φ25 x 3,表示外径25mm,壁厚为3mm的管材。对无缝钢管或有色金属管道,应标注“外径 x 壁厚”。例如φ108 x 4,φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径 x 壁厚。例如φ60.5 x 3.8;
    6、DN为Nominal diameter意思是公称直径;
    7、De为external diameter意思是外径;
    8、Dgdiametergong(汉语拼音“公”的声母)这下你就明白了,Dg是国产货,有中国特色的国产货,现在都不用了。
    二、管径的表达方式:

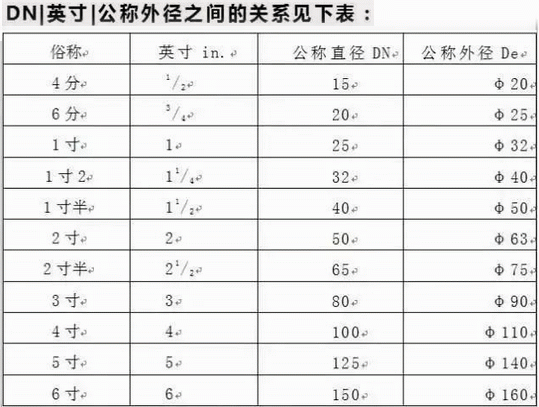

    1、水、煤气输送钢管(镀锌或非镀锌)、铸铁管和塑料管等管材,应标注公称直径“DN”(如DN15、DN50);在涉及壁厚的情况下也可以使用De来标注;拿镀锌焊接钢管为例,用DN、De两种标注方法如下:DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;
    2、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径 x 壁厚 表示(如De108 x 4、De159 x 4.5等);对无缝钢管或有色金属管道,应标注“外径 x 壁厚”。例如φ108 x 4,φ可省略;
    3、钢筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示(如d230、d380等);
    4、塑料管材,管径宜按产品标准的方法表示;通常塑料管是按照外径表示,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是DN,这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失;
    5、当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。
    三、 De、DN、d、φ的各自表示范围:
    1、De--PPR、PE管、聚丙烯管外径;
    2、DN--聚氯乙烯(PVC)管、铸铁管、钢塑复合管、镀锌钢管公称直径;
    3、d -- 混凝土管公称直径
    4、φ--无缝钢管或有色金属管道应标注“外径 x 壁厚”,如:φ108X4。

    四:管材的主要连接方式:
    两种管道材料的连接方式不外乎:丝扣连接及法兰连接。其他连接方式就用得很少了。
    镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣比较方便,大于50的用法兰比较可靠。
    注意: 如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触。
