保温截止阀
    保温截止阀
    保温截止阀   产品名称: 保温截止阀
    型号:BJ41H
    口径:DN15-300
    压力:1.6-6.4MPa
    材质:铸钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【保温截止阀

       保温截止阀详细介绍


    保温截止阀产品概述:
    保温截止阀是根据截止阀两法兰之间焊装夹套,阀门的侧面、底部设置有保温夹套的两个连接口,用于注入蒸汽或其它保温、保冷介质,采用保温夹套设计,利用外部热源在阀门的外部循环加热,可以有效防止介质通过阀门时温度损失,保证介质的温度。主要用于石油、化工、沥青、冶金、制药、食品等各类系统中,用以输送常规下会凝固的高粘度介质。

    保温截止阀性能规范:

    型号 公称压力PN(MPa) 试验压力 适用温度 适用介质 保温套压力(MPa)
    壳体 密封
    BJ41H/W-16P、R、C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.0
    BJ41H/W-25P、R、C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.0

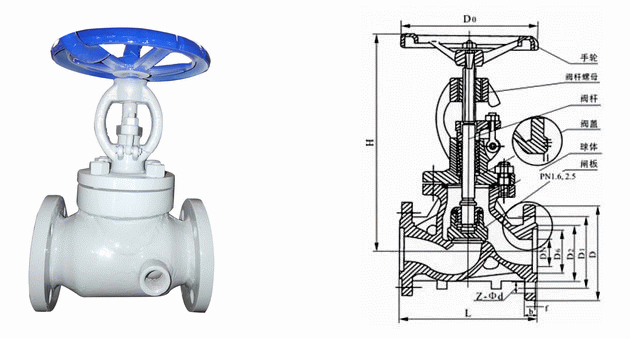

    保温截止阀外形结构图:


    保温截止阀连接尺寸:
    型号 公称通径DNmm 尺寸
    L D D1 D2 B-f Z-Φd H Do 2-G
      W   P
    BJ41   -16 R
      H   C
    15 130 95 65 45 16-2 4-14 170 170 3/8
    20 150 105 75 55 16-2 4-14 190 190 3/8
    25 160 115 85 65 16-2 4-14 205 205 3/8
    32 180 135 100 78 18-2 4-18 270 270 1/2
    40 200 145 110 85 18-3 4-18 310 310 1/2
    50 230 160 125 100 18-3 4-18 358 358 1/2
    65 290 180 145 120 18-3 4-18 373 373 1/2
    80 310 195 160 135 20-3 8-18 435 435 1/2
    100 350 215 180 155 20-3 8-18 500 500 1/2
    125 400 245 210 185 22-3 8-18 614 614 1/2
    150 480 280 240 210 24-3 8-23 674 674 1/2
    200 600 335 295 264 26-3 12-23 818 818 1/2
    250 730 405 355 320 30-3 12-25 949 969 1/2
    型号 公称通径DNmm 尺寸
    L D D1 D2 B-f Z-Φd H Do 2-G
      W   P
    BJ41   -25 R
      H   C
    15 130 95 65 45 16-2 4-14 233 120 3/8
    20 150 105 75 55 16-2 4-14 275 140 3/8
    25 160 115 85 65 16-2 4-14 285 160 3/8
    32 180 135 100 78 18-2 4-18 302 180 1/2
    40 200 145 110 85 18-3 4-18 355 200 1/2
    50 230 160 125 100 20-3 4-18 362 240 1/2
    65 290 180 145 120 22-3 8-18 400 280 1/2
    80 310 195 160 135 22-3 8-18 430 320 1/2
    100 350 230 190 160 24-3 8-18 465 360 1/2
    125 400 270 220 188 28-3 8-23 550 400 1/2
    150 480 300 250 218 30-3 8-25 700 400 1/2
    200 600 360 310 278 34-3 12-25 780 450 1/2
    250 730 425 370 335 36-3 12-30 900 550 1/2
    型号 公称通径DNmm 尺寸
    L D D1 D2 D6 B-f Z-Φd H 2-G
      W   P
    BJ41   -40 R
      H   C
    15 130 95 65 45 40 16-2 4-14 233 3/8
    20 150 105 75 55 51 16-2 4-14 275 3/8
    25 160 115 85 65 58 16-2 4-14 285 3/8
    32 180 135 100 78 66 18-2 4-18 302 1/2
    40 200 145 110 85 76 18-3 4-18 355 1/2
    50 230 160 125 100 88 20-3 4-18 370 1/2
    65 290 180 145 120 110 22-3 8-18 408 1/2
    80 310 195 160 135 121 22-3 8-18 436 1/2
    100 350 230 190 160 150 24-3 8-23 475 1/2
    125 400 270 220 188 176 28-3 8-25 558 1/2
    150 480 300 250 218 204 30-3 8-25 720 1/2
    200 600 375 320 282 260 38-3 12-30 800 1/2
    型号 公称通径DNmm 尺寸
    L D D1 D2 D6 B-f Z-Φd H 2-G
      W   P
    BJ41   -64 R
      H   C
    15 170 105 75 55 55 18-2 4-14 240 3/8
    20 190 125 90 68 68 20-2 4-14 280 3/8
    25 210 135 100 78 78 22-2 4-14 290 3/8
    32 230 150 110 82 82 24-2 4-18 325 1/2
    40 260 165 125 95 95 24-3 4-18 360 1/2
    50 300 175 135 105 105 26-3 4-18 410 1/2
    65 340 200 160 130 130 28-3 8-18 430 1/2
    80 380 210 170 140 140 30-3 8-18 465 1/2
    100 430 250 200 168 168 32-3 8-18 537 1/2
    125 500 295 240 202 202 36-3 8-23 630 1/2
    150 550 340 280 240 240 38-3 8-25 790 1/2
    200 650 405 345 300 300 44-3 12-25 910 1/2

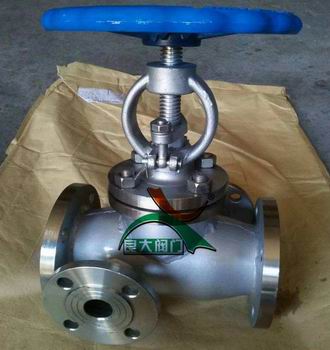

    保温截止阀产品实物图:

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【保温截止阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
