美标截止阀
    API美标截止阀
    API美标截止阀   产品名称: API美标截止阀
    型号:J41H/Y/W
    口径:DN15-400
    压力:150-2500LB
    材质:碳钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【API美标截止阀

       API美标截止阀详细介绍


    API美标截止阀产品概述:
    API美标截止阀适用于公称压力Class150-2500Lb(PN1.6-42.0MPa),工作温度≤600℃的石油、化工、火力电站等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

    API美标截止阀结构特点:
    1、产品的设计制造符合美国国家标准ANSI/ASMEB16.34,美国BS1873等国外先进标准要求。
    2、阀体外形为桶形或流线形造型美观,流通形状为直通式,流体阻力小。
    3、关闭件(闸瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。
    4、阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。
    5、大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用撞击式手轮以减轻关闭力。
    6、主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。

    API美标截止阀设计标准:
    设计与制造 结构长度 法兰尺寸 对焊连接尺寸 压力-温度 试验-检验
    ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598

    API美标截止阀压力规范:
    公称压力PN(Lb) 强度试验 气密封试验 气密封试验
    MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
    150 3.0 430 2.2 315 0.4-0.7 60-100
    300 7.7 1110 5.7 815
    600 15.3 2220 11.3 1630
    900 23.0 3330 17.0 2445
    1500 38.4 5560 28.2 4080
    2500 64.0 9255 47.0 6790

    API美标截止阀零件材料:
    阀体、阀盖 阀杆 密封面 垫片(环) 填料 工作温度 适用介质
    WCB 2Cr13 13Cr
    STL
    木体材料
    尼龙
    增强柔性石墨
    13Cr/柔性石墨
    1Cr13/Flexible
    SFB-2
    08软钢
    F304
    F316
    F304L
    F316L
    柔性石墨
    增强柔性石墨
    SFB/260
    SFP/260
    PTFE
    ≤425
    蒸汽
    油品
    WC1 38CrMoAl 25Cr2MoV ≤425
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    CF8 F304 ≤200 硝酸
    醋酸
    尿素
    CF8M F316
    CF3 F304L
    CF3M F316L

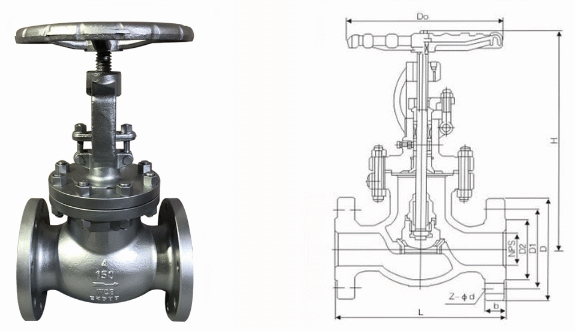

    API美标截止阀外形结构图:


    API美标截止阀连接尺寸:
    DN 150Lb 凸面法兰(RF) 主要尺寸(mm) 重量
    mm in L D D1 D2 b n-φd H D0
    15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
    20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
    25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
    32 11/4 140 117 89 63 16 4-16 280 160 19.5
    40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
    50 2 203 152 120.7 92 19 4-19 368 200 18
    65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
    80 3 241 190 152.4 127 24 4-19 411 250 41
    100 4 292 229 190.5 157 24 4-19 454 250 64
    125 5 356 254 216.0 186 24 8-22.5 455 350 86
    150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
    200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
    250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
    300 12 698 483 431.8 381 32 12-25.4 1231 600 350
    350 14 787 533 476.3 413 35 12-29 1450 600 460
    400 16 914 597 539.8 470 36.6 26-29 1645 600 590
    DN 300Lb 凸面法兰(RF) 主要尺寸(mm) 重量
    15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
    20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
    25 1 203 123 89 51 17.5 4-19 283 160 16.8
    32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
    40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
    50 2 267 165 127 92 22.4 8-19 399 200 25
    65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
    80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
    100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
    125 5 400 279 235 186 35 8-22.5 614 350 96
    150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
    200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
    250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
    300 12

    711

    521 450.8 381 50.8 16-32 1231 600 472
    350 14 762 584 514.4 413 54 20-32 1450 600 715
    400 16 864 648 571.5 470 57.2 20-35 1645 600 920
    DN 600Lb 凸面法兰(RF)主要尺寸(mm) 重量
    mm in L D D1 D2 b n-φd H D0
    15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
    20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
    25 1 216 124 89 51 17.5 4-19 313 160 17.5
    32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
    40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
    50 2 292 165 127 92 33 8-19 444 200 35
    65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
    80 3 356 210 168.1 127 39 8-22.5 533 250 60
    100 4 432 273 216 157 45 8-25.4 622 350 110
    125 5 508 330 266.7 186 52 8-28.5 750 350 200
    150 6 559 356 292.1 216 55 12-28.5 800 450 230
    200 8 660 419 349.3 270 63 12-32 927 500 410
    250 10 787 508 431.8 324 71 16-35 1257 600 625
    300 12 838 559 489 381 74 20-35 1468 680 860

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【API美标截止阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
