燃气紧急切断阀
    燃气气动紧急切断阀
    燃气气动紧急切断阀   产品名称: 燃气气动紧急切断阀
    型号:QDQ421F
    口径:DN25-200
    压力:1.6-6.4MPa
    材质:铸钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【燃气气动紧急切断阀

       燃气气动紧急切断阀详细介绍


    燃气气动紧急切断阀介绍:

    燃气气动紧急切断阀是一种安全保护阀,安装在液化石油气(燃气),液相与气相管路上,与远距离气源配套使用,利用气源控制阀门开启-关闭,以便在管道或储罐上发生大量泄漏甚至起火时,快速手动使气源卸压,或高温≥75%%p5C%%D时易熔合金熔化,而气缸自动卸压,阀门迅速关闭而止漏,起安全保护作用。此阀也可做为气动截止阀使用。可实现远距离控制,关闭迅速,开启灵活。是替代进口的理想选择。

    燃气气动紧急切断阀电控的工作原理:
    本阀气源入口按装一只二位三通电磁阀,利用远程电器控制台控制阀门开关。
    1.燃气泄漏报警器报警通电,电磁阀通电排气,阀门自动关闭。
    2.手动控制电磁阀(按下红色卡子)排气,阀门自动关闭。

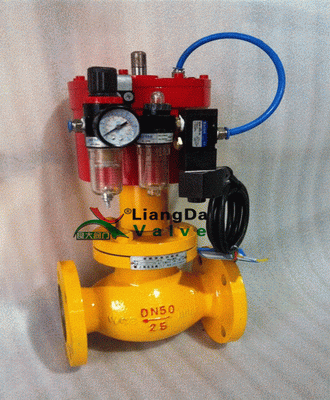

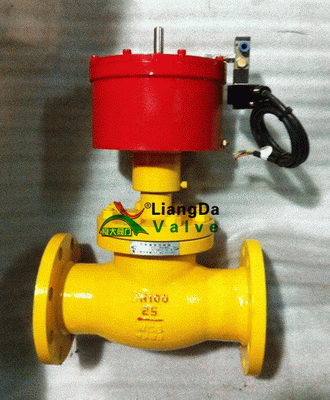

    燃气气动紧急切断阀产品实物图:


    燃气气动紧急切断阀性能规范:
    压力等级 2.5/4.0Mpa 气缸工作压力 ≤2.0Mpa
    使用温度 -40~+80℃ 气缸使用介质 氮气`无水空气
    使用介质 天然气,液化气, 熔闭时间 ±70℃
    关闭时间 ≤5秒 气缸开启压力 ≥0.5-0.7Mpa

    燃气气动紧急切断阀零件材料:
    零件名称 材 料
    阀体阀盖 碳素钢
    气缸, 活塞 球墨铸铁
    密封圈, O型圈 聚四氟乙烯,丁晴橡胶
    弹簧 50CrVA(弹簧钢)

    燃气气动紧急切断阀外形结构图:


    燃气气动紧急切断阀连接尺寸:

    DN

         L

         H

         D

        D1

        D2

         b

        f

       z-d

       15

       130

       215

       95

       65

       45

       16

       2

     4-14

       20

       150

       255

       105

       75

       55

       16

       2

     4-14

       25

       160

       285

       115

       85

       65

       16

       2

     4-14

       32

       180

       300

       135

       100

       78

       18

       2

     4-18

       40

       200

       320

       145

       110

       85

       18

       2

     4-18

       50

       230

       380

       160

       125

       100

       20

       3

     4-18

       65

       290

       420

       180

       145

       120

       22

       3

     8-18

       80

       310

       450

       195

       160

       135

       22

       3

     8-18

       100

       350

       520

       230

       190

       160

       24

       3

     8-23

       125

       400

       558

       270

       220

       188

       28

       3

     8-23

       150

       480

       750

       300

       250

       218

       30

       3

     8-25

       200

       600

       950

       360

       310

       278

       34

       3

     12-25

       250

       650

       1050

       425

       370

       322

       36

       3

     12-30

       300

       750

       1120

       485

       430

       390

       40

       3

     16-30
