衬氟截止阀
    衬氟角式截止阀
    衬氟角式截止阀   产品名称: 衬氟角式截止阀
    型号:J44F46
    口径:DN15-300
    压力:1.6-2.5MPa
    材质:铸钢、不锈钢等

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【衬氟角式截止阀

       衬氟角式截止阀详细介绍


    衬氟角式截止阀产品概述:

    衬氟角式截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用 。衬氟角式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。J44F46衬氟角式截止阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

    衬氟角式截止阀结构特点:
    与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
    ◆密封面不易磨损、擦伤,密封性较好、寿命长。
    ◆启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
    ◆阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
    ◆截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。
    ◆可根据用户需求配置气动、电动装置,满足遥控和程控的需要。
    ◆更换零件衬里材料可适用各种介质。

    衬氟角式截止阀技术规范:
    设计与制造GB12233/GB12235
    结构长度GB12221/JB96
    法兰尺寸JB78/JB79(GB,HG,SH)
    压力试验GB/T13927
    标志GB/T12220
    供货GB/T12252

    衬氟角式截止阀零件材料:
    序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
    Z C P R PL RL
    1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
    2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
    3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
    4 填料压盖 WCB CF8 CF8M CF3 CF3M
    5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
    6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
    7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
    8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
    9 螺母 45 0Cr18Ni9 0Cr18Ni9
    10 手柄 WCB WCB WCB

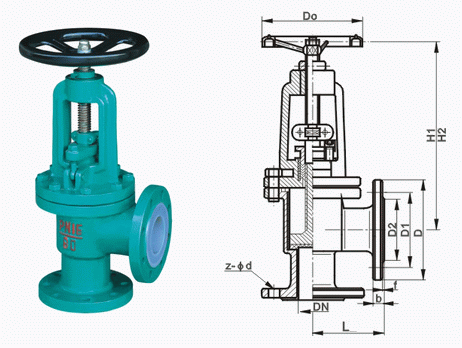

    衬氟角式截止阀外形结构图:


    衬氟角式截止阀连接尺寸:
    公称通经
    L
    D
    D1
    D2
    f
    b
    Z-φd
    DN(mm)
    NPS(inch)
    PN1.0MPa
    15
    1/2
    90
    95
    65
    45
    2
    14
    4-φ14
    20
    3/4
    95
    105
    75
    55
    2
    16
    4-φ14
    25
    1
    100
    115
    85
    65
    2
    16
    4-φ14
    32
    11/4
    105
    135
    100
    78
    2
    18
    4-φ18
    40
    11/2
    115
    145
    110
    85
    3
    18
    4-φ18
    50
    2
    125
    160
    125
    100
    3
    20
    4-φ18
    65
    21/2
    145
    180
    145
    120
    3
    20
    4-φ18
    80
    3
    155
    195
    160
    135
    3
    22
    4-φ18
    100
    4
    175
    215
    180
    155
    3
    22
    8-φ18
    125
    5
    200
    245
    210
    185
    3
    24
    8-φ18
    150
    6
    225
    280
    240
    210
    3
    24
    8-φ23
    200
    8
    275
    335
    295
    265
    3
    26
    8-φ23
    250
    10
    325
    390
    350
    320
    3
    28
    12-φ23
    300
    12
    375
    440
    400
    368
    4
    28
    12-φ23
    PN1.6MPa
    15
    1/2
    90
    95
    65
    45
    2
    14
    4-φ14
    20
    3/4
    95
    105
    75
    55
    2
    16
    4-φ14
    25
    1
    100
    115
    85
    65
    2
    16
    4-φ14
    32
    11/4
    105
    135
    100
    78
    2
    18
    4-φ18
    40
    11/2
    115
    145
    110
    85
    3
    18
    4-φ18
    50
    2
    125
    160
    125
    100
    3
    20
    4-φ18
    65
    21/2
    145
    180
    145
    120
    3
    20
    4-φ18
    80
    3
    155
    195
    160
    135
    3
    22
    8-φ18
    100
    4
    175
    215
    180
    155
    3
    24
    8-φ18
    125
    5
    200
    245
    210
    185
    3
    26
    8-φ18
    150
    6
    225
    280
    240
    210
    3
    28
    8-φ23
    200
    8
    275
    335
    295
    265
    3
    30
    8-φ23
    PN2.5MPa
    15
    1/2
    90
    95
    65
    45
    2
    16
    4-φ14
    20
    3/4
    95
    105
    75
    55
    2
    16
    4-φ14
    25
    1
    100
    115
    85
    65
    2
    16
    4-φ14
    32
    11/4
    105
    135
    100
    78
    2
    18
    4-φ18
    40
    11/2
    115
    145
    110
    85
    3
    18
    4-φ18
    50
    2
    125
    160
    125
    100
    3
    20
    4-φ18

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【衬氟角式截止阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
