焊接止回阀
    电站焊接止回阀
    电站焊接止回阀   产品名称: 电站焊接止回阀
    型号:H64H/Y
    口径:DN50-500
    压力:1.6-25.0MPa
    材质:铸钢、铬钼钢、不锈钢

    良大优势:

    1、质量稳定:实行全过程质量监控
    细心把关,全方位检测!
    2、价格合理:高效率的成本控制
    减少开支,让利于客户!
    3、交货快捷:充足的库存,便捷的物流
    严格按照合同期交货!

    订货须知:

    请您尽量提供详细参数
    ①名称 ②型号 ③口径 ④压力 ⑤材质
    ⑥连接 ⑦传动 ⑧温度 ⑨介质 ⑩附件

    良大服务:

    提供全套流体控制解决方案,良大阀门
    售前、售中、售后专业服务。
    您正在浏览:【电站焊接止回阀

       电站焊接止回阀详细介绍


    电站焊接止回阀产品概述:

    电站焊接止回阀适用150Lb~2500Lb(PN1.6~25.0MPa),工作温度T≤540℃(其中P57/170V工作温度为570℃ )的石油、化工、水力、火力、电站等各种工况的管路上,使用介质:水、蒸汽、油品等。

    电站焊接止回阀结构特点:
    1、产品按国家标准GBl2236设计制造,结构合理,密封可靠,性能优良。
    2、阀瓣、阀座密封面采用铁基合金或司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
    3、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
    4、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
    5、阀瓣转绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。
    6、销轴与阀瓣连接采用内装式结构,不存在外泄漏点,使用更可靠。

    电站焊接止回阀产品型号:
    配管法兰
    Pipe arrangement flange
    公称压力PN(MPa)
    Nominal pressure
    法兰密封面
    Flange’s sealing face
    产品型号

    JB/T74
    GBgll3
    GB20592~ 20635

    1.6

    凸面
    Convex face

    H64H-16C H64W-16R H64W-16P H64y-16l
    2.5 H64H-25 H64W-25R H64W-25P H64y-25l
    4.0 凹凸面
    Concave-convex face
    H64H-40 H64W-40R H64W-40P H64y-40l
    6.4 H64H-64 H64W-64R H64W-64P H64y-64l
    10.0 H64H-100 H64W-100R H64W-100P H64y-100l
    16.0 H64H-160 H64W-160R H64W-160P H64y-160l
    25.0 H64H-250 H64W-250R H64W-250P H64y-250l

    电站焊接止回阀标准规范:
    设计与制造
    Design and manufacture
    结构长度
    Face to face dimension
    压力温度等级
    Grade of pressure-temperature
    连接法兰
    connecting flange
    试验与检验
    Test and inspection

    GBl2236

    GBl22221

    GB9131 JB/T74 HG20604 JB/T74
    GB9131
    HG20592~20635
    GBl3927
    JB/T9092-1999

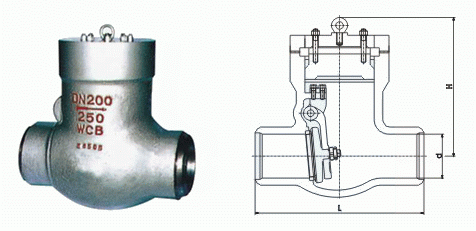

    电站焊接止回阀外形结构图:


    电站焊接止回阀连接尺寸:
    公称压力PN(MPa)
    Nominal
    pressure
    公称通径
    DN(mm)
    Nominal
    diameter
    外形尺寸和连接尺寸/mm Dimensions

    重量/kg
      Weight
    L D D1 D2 b-f Z-ød D3 H

    1.6
    50 230 160 125 100 16-2 4-18 185 160 22
    65 290 180 146 120 18-3 4-18 215 177 26
    80 310 195 160 135 20-3 8-18 235 187 33
    100 350 215 1 80 155 20-3 8-18 255 202 39
    125 400 245 210 185 22-3 8-18 285 227 57
    150 480  280  240  210 24-3
    8-23  330  263
    80
    200 550 335 295 265 26-3 12-23 385 293 95
    250 650 405 355 320 30-3 12-25 455 330 1 75
    300 750 460 410 375 30-4 12-25 515 382 260
    350 850 520 470 435 34-4 16-25 545 430 360
    400 950 580 525 485 36-4 16-30 600 480 496
    500 1150 705 650 608 44-4 20-34 730 560 588

    2.5
    50 230 160 125 100 20-3 4-1 8 1 85 1 77 22
    65 290 180 145 120 22-3 8-1 8 21 5 1 92 30
    80 310 195 160 135 22-3 8-1 8 235 1 92 35
    100 350 230 190 160 24-3 8-23 260 21 7 52
    125 400 245 220 188 28-3 8-25 296 250 73
    150
    480
    300
    300
    218  30-3
    8-25
    330
    270
    103
    200 550 360 350 276 34-3 12-25 380 350 135
    250 650 425 370 332 36-3 12-30 430 410 196
    300 750 485 430 390 40-4 16-30 490 430 285
    350 850 550 490 448 44-4 16-34 545 450 388
    400 950 610 550 505 48-4 16-34 600 560 496
    500 1150 730 660 610 52-4 20-41 730 618 641

    公称压力
    PN(MPa)
    Nominal
    Dressure
    全称通径
    DN(mm)
    Nominal
    diameter
    外形尺寸和连接尺7/mm Main external and connecting dimensions 重量/kg   Weight
    L D D1 D2 D6 b-f f2 Z-d D3 H
    4.0 50 230 160 125 100 88 20-3 4 4-18 185 177 22
    65 290 180 145 120 110 22-3 4 8-18 210 192 30
    80 310 195 160 135 121 22-3 4 8-18 235 192 34
    100 350 230 190 160 150 24-3 4.5 8-23 260 217 52
    125 400 270 220 188 176 28-3 4.5 8-25 295 259 73
    150 480 300 250 218 204 30-3 4.5 8-25 330 270 103
    200 550 375 320 282 260 38-3 4.5 12-30 450 340 212
    250 650 445 385 345 313 42-3 4.5 12-34 445 401 297
    300 750 510 450 408 364 46-4 4.5 16-34 545 423 362
    350 850 570 510 465 422 52-4 5 16-34 570 460 450
    400 950 655 585 535 474 58-4 5 16-41 625 490 585
    500 1150 755 670 612 576 62-4 5 20-48 730 618 641
    6.4 50 300 175 125 105 88 26-3 4 4-23 21O 192 30
    65 340 200 160 130 110 28-3 4 8-23 235 207 41
    80 380 210 170 140 121 30-3 4 8-23 235 207 48
    100 430 250 200 168 150 32-3 4.5 8-25 270 235 72
    125 500 295 240 202 170 36-3 4.5 8-30 315 265 108
    150 550 340 280 240 204 38-3 4.5 8-34 360 297 155
    200 650 405 345 300 260 44-3 4.5 12-34 420 357 217
    250 775 470 400 352 313 48-3 4.5 12-41 480 405 341
    300 900 530 460 412 364 54-4 4.5 16-41 560 465 472
    350 1025 595 525 475 422 60-4 5 16-41 615 514 627
    400 1150 670 585 525 474 65-4 5 16-48 675 568 882
    500 1400 800 705 640 576 70-4 5 20-54 735 620 1027
    10.0 50 300 195 145 112 88 28-3 4 4-25 21O 192 41
    65 340 220 170 138 110 32-3 4 8-25 235 207 48
    80 380 230 180 148 121 34-3 4 8-25 260 235 72
    100 430 265 210 172 150 38-3 4.5 8-30 295 265 108
    125 500 310 250 210 175 42-3 4.5 8-34 335 313 130
    150 550 350 290 250 204 46-3 4.5 12-34 425 360 217
    200 650 430 312 312 260 54-3 4.5 12-41 450 420 341
    250 775 500 382 382 313 60-3 4.5 12-41 535 480 472

    公称压力
    PN(MPa)
    Norminal
    pressure
    公称通径
    DN(mm)
    Nominal
    diameter
    外形尺寸和连接尺寸/mm Dimensions 重量/kg
    Weight

    L

    D

    D1

    D2

    D6

    b-f

    f2

    Z-d

    H
    16.0 50 300 215 165 132 88 36-3 4 8-25 251 49
    65 340 245 190 152 110 44-3 4 8-30 282 58
    80 380 260 205 168 121 46-3 4 8-30 320 110
    100 430 300 240 200 150 48-3 4.5 8-34 356 162
    125 500 355 285 238 176 60-3 4.5 8-41 393 214
    150 550 390 318 270 204 66-3 4.5 12-41 430 267
    200 650 480 400 345 260 78-3 4.5 12-48 470 318
    250 750 580 485 425 313 88-3 4.5 12-54 514 370
    25.0 50 368 210 160 128 70 40-3 5 8-25 310 63
    65 419 260 203 165 97 48-3 5 8-30 346 78
    80 470 290 230 190 116 54-3 5 8-34 385 92
    100 546 360 2g2 245 138 66-3 6 8-41 406 168
    125 673 385 318 270 170 76-3 6 12-41 534 220
    150 705 440 360 305 190 82-3 6 12-45 560 270
    200 832 535 440 380 245 92-3 6 12-51 318 320
    250 991 670 572 508 319 110-3 6 16-55 673 390

    提示:本文中所有文字、数据、图片均只适用于参考,需要了解更详细的【电站焊接止回阀】参数、选型、价格等请联系我们,我们将竭诚为您服务!
